Configuration pas à pas d'un VPN SSL site à site d'un UTM Sophos avec une PFsense. Dans cet exemple l'UTM Sophos fera office de serveur.
Description de l’infrastructure cible :
192.168.20.0/24 <-> UTM Sophos <-> INTERNET <-> PFsense <-> 192.168.10.0/24
PARTIE SERVEUR
1) Se connecter à l'interface WEB d'administration de votre UTM Sophos
2) Tableau de bord - VPN site à site - SSL - Nouvelle connexion SSL...
3) Renseigner les champs suivants votre configuration :
Type de connexion : Server
Nom de connexion : Champ libre sans importance
Réseau locaux : Réseaux internes à l'UTM Sophos
Réseau distants : Réseaux distants à l'UTM Sophos
Commentaire : Champ libre sans importance
Règles automatiques de pare-feu : Si vous cochez cette case, il n'est pas nécessaire de configurer le par feu de l'UTM Sophos (par défault le trafic sera autorisé)
Valider en cliquant sur Enregistrer
4) Dans mon exemple, je souhaite modifier le port par défaut du VPN SSL
Tableau de bord - VPN site à site - SSL - Paramètres
Adresse d'interface : Interface WAN ou ANY pour sélectionner toute les interfaces
Protocole : TCP ou UDP
Port : Libre à vous de mettre se qu'il vous convient. Ce port sera à rediriger si votre UTM n'est pas connecté directement à internet (passage par une box/routeur)
Remplacer le nom d'hôte : Si votre UTM n'est pas accessible directement sur internet, renseigné votre IP publique.
Réseau de pool : Vous pouvez laisser le réseau mis par défaut ou le remplacer
/!\ Ces paramètres sont commun avec l'accès distant (Tableau de bord - Accès à distance - SSL) /!\
5) Finalement, télécharger le fichier de configuration en cliquant sur l'onglet Connexions puis Download
PARTIE CLIENT
PFsense 2.2.2
Se connecter sur l'interface d'administration de votre PFsense
Importation de l'autorité de certification
1) System - Cert manager - CAs - Cliquer sur "+"
2) Remplir le champ : Descriptive name (champ libre)
Ouvrir le fichier de configuration téléchargé depuis l'UTM SOPHOS avec notepad++
Au alentour de la ligne 147 vous avez : BEGIN CERTIFICATE puis END CERTIFICATE
Copier le contenu et le coller dans Certificate data
Au alentour de la ligne 169 vous avez : BEGIN PRIVATE KEY puis END PRIVATE KEY
Copier le contenu et le coller dans Certificate Private Key (optional)
Cliquer sur Save
Importation du certificat client
1) System - Cert manager - Certificates - Cliquer sur "+"
2) Remplir le champ : Descriptive name (champ libre)
Ouvrir le fichier de configuration téléchargé depuis l'UTM SOPHOS avec notepad++
Au alentour de la ligne 66 vous avez : BEGIN CERTIFICATE puis END CERTIFICATE
Copier le contenu et le coller dans Certificate data
Au alentour de la ligne 169 vous avez : BEGIN PRIVATE KEY puis END PRIVATE KEY
Copier le contenu et le coller dans Private key data
Cliquer sur Save
Configuration de OpenVPN en client

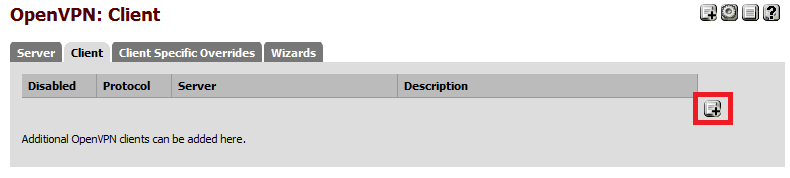

1) VPN - OpenVPN - Client - Cliquer sur "+"
Remplir les paramètres comme indiqué (modifier selon votre configuration)
2) General information
Server host or address : Renseigné l'IP Publique de votre UTM Sophos
Server port : Renseigner le port de votre VPN
3) User Authentication Settings
Ouvrir le fichier de configuration téléchargé depuis l'UTM SOPHOS avec notepad++
Au alentour de la ligne 198 vous avez quelque chose qui ressemble à :
REF_AaaUse1
Cela correspond au champ Username
Au alentour de la ligne 200 vous avez quelque chose qui ressemble à :
REF_SSLSERVPNSASLAB0000ref_sslservpnsaslab
Cela correspond au champ Password
/!\ Ces champs de configuration ne sont apparu que lorsque j'ai enregistré une première fois ma configuration OpenVPN (pfsense 2.2.1) /!\
Si ces champs de configuration n'apparaissent pas :
Créé un fichier texte sur votre pfsense en SSH et le remplir de cette façon :
REF_AaaUse1
REF_SSLSERVPNSASLAB0000ref_sslservpnsaslab
Dans mon exemple le fichier créé est le suivant : /var/log/credentials.txt
Ensuite définir les paramètres avancés de la manière suivante :
/!\ ATTENTION /!\ Il faut utiliser le même algorithme d'authentification coté serveur et client
Dans mon exemple (capture ci-dessus), j'utilise le MD5 ce qui correspond à ce que j'ai mis coté serveur
4) Cryptographic Settings
5) Tunnel Settings
6) Configuration des règle de par feu coté PFsense
Firewall - Rules - OpenVPN - Cliquer sur "+"
Configurer selon vos besoin, dans mon exemple j'ai autorisé tout le trafic sans restriction
Vérification de la configuration
Coté UTM Sophos :
Coté PFsense :
